设计图纸

1、设计图纸:设计图纸与施工图纸有什么区别?

1、用途不同 · · 关注微信公众号：挪车小黄码 · 官方免费领取：挪车码，车主双方虚拟号码，隐私保护，拒绝骚扰，违章查询，免费使用！--挪车电话 官网：https://www.nuoche.cc/ · ·

设计图是方案创意的图纸，施工图是用于指导实际施工的图纸。

2、内容不同

设计图一般特指建筑专业的方案图。就是方案图纸，用来表达设计者的总体设计概念，功能分区，流线布局，立面造型，颜色等等。

施工图是用以指导施工的图纸，包括建筑结构水暖电气等专业，深度要比方案图高，细部尺寸，构造做法都要详细表述清楚。

建筑施工图的组成部分

建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了。建筑设计如此重要我们要懂得如何查看建筑施工图，

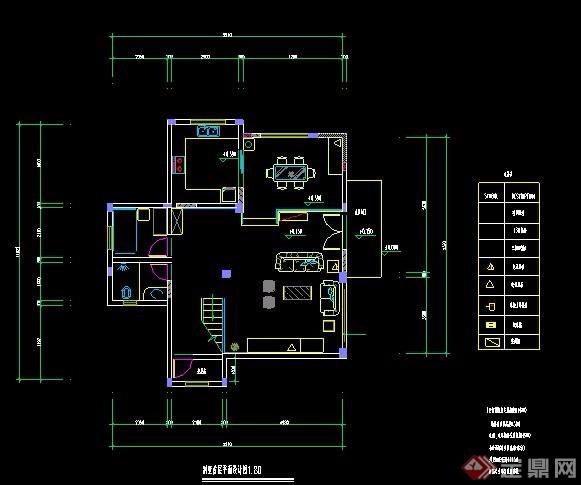

当然首先要了解建筑施工图的组成，大体上包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图，

节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨地把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请教，要做到**明了建筑的设计构思和意图。

图纸目录门窗表

图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

建筑设计总说明

建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，

比如：建筑物所处位置（结构中用以确定设防列

度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法、地面做法、楼面做法等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

百科—设计图纸

百科—施工图

2、设计图纸:图纸设计的**规范是什么？

3、设计图纸:什么是典型设计图纸

图纸和设计？

看来你连基本概念都没有.所谓图纸是根据设计者的表达工具.也就叫示意图。

绘制图纸就需要能够准确的表达设计者的意图，排版要清晰让人一目了然，图面不要乱糟糟的.线型也应该根据绘图标准绘制什么地方要用粗实线什么地方用细实线.什么图号代表什么意思.这些都是一个制图者具备的东西.

最最重要的就是尺寸,尺寸一错了则很多地方需要修改.

实际上给施工方看的图需要专业点,给客户看的图面效果要讲究点而且很多专业的图号表示需要标上文字说明.毕竟客户不是这行的人很多图号代表什么是不清楚的.

以上我说的是环境设计类的不知道你所说的设计是属哪行?
